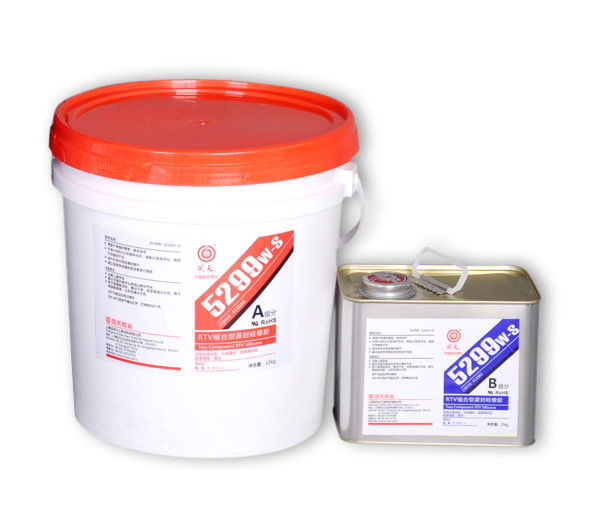

5299W-S Chất kết dính quang điện hai thành phần cho chất bịt kín bầu hộp nối PV

5299W-S Chất kết dính quang điện hai thành phần cho chất bịt kín bầu hộp nối PV

5299W-S Chất kết dính quang điện hai thành phần cho chất bịt kín bầu hộp nối PV

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thượng Hải của Trung Quốc
Hàng hiệu: Huitan
Chứng nhận: UL: E248611
Số mô hình: 5299W-S
Thông tin chi tiết
Nguồn gốc:
Thượng Hải của Trung Quốc
Hàng hiệu:
Huitan
Chứng nhận:
UL: E248611
Số mô hình:
5299W-S
Kiểu:
Keo silicone bầu RTV hai thành phần
Tỷ lệ trọng lượng trộn:
5:1
Phần A Màu:
màu trắng hoặc đen
Phần B Màu:
không màu
Độ nhớt hỗn hợp (cps):
2000-4000
Mất thời gian miễn phí:
10-30 phút
thời gian bảo dưỡng:
30-120 phút
Sức căng:
1.2MPa
Độ cứng (Bờ A):
43
Điện trở suất (Ω·cm):
3.0×10^14
Độ bền điện môi (KV/mm):
21
Hằng số điện môi:
3.2
Độ dẫn nhiệt (W/m·K):
0,3
Nhiệt độ làm việc (℃):
-60~200
Điểm nổi bật:
Keo bầu hai thành phần , keo bầu hộp nối PV , keo quang điện 5299W-S
Thông tin giao dịch
Số lượng đặt hàng tối thiểu:
500kg
Giá bán:
Negotiation
chi tiết đóng gói:
A: 10kg/thùng; B: 2kg/chậu
Thời gian giao hàng:
3-7 ngày
Điều khoản thanh toán:
T/T, L/C
Khả năng cung cấp:
1000T/Tháng
Mô tả Sản phẩm

5299W-S TDS.PDF

5299W-S là chất trám kín bầu hai thành phần thích hợp cho bầu hộp nối PV.



Đặc trưng

1) Tốc độ đóng rắn ở nhiệt độ phòng nhanh,

2) Hiệu quả sản xuất tuyệt vời, dễ sử dụng

3) Độ cứng cao, dẫn nhiệt cao

4) Hiệu suất điện tốt

5) Khả năng chống nước, kháng hóa chất, nhiệt độ cao và độ ẩm tuyệt vời

6) Chống ố vàng tốt và chống lão hóa tuyệt vời



Các ứng dụng

Thích hợp cho bầu hộp nối mô-đun quang điện



bao bì

A: 10kg/thùng;B: 2kg/thùng
